智能直流柜

产品概述 :

智能直流柜主要由输入输出配电单元、整流模块、监控单元、主控单元、交直流防雷器组成。

应用领域 :

城市道路、高速公路、隧道、码头、场馆、厂房、轨道交通、地下车库、室内外照明、景观亮化照明等多种场景。

详情介绍



  智能直流柜主要由输入输出配电单元、整流模块、监控单元、主控单元、交直流防雷器组成。三相交流电通过直流柜内的电源整流模块整流后得到稳定可控的直流电,经过输出控制单元供电给灯具,灯具内部的DC-DC驱动模块负责将直流电转换为LED灯所需的工作电流,以实现照明和调光的功能。

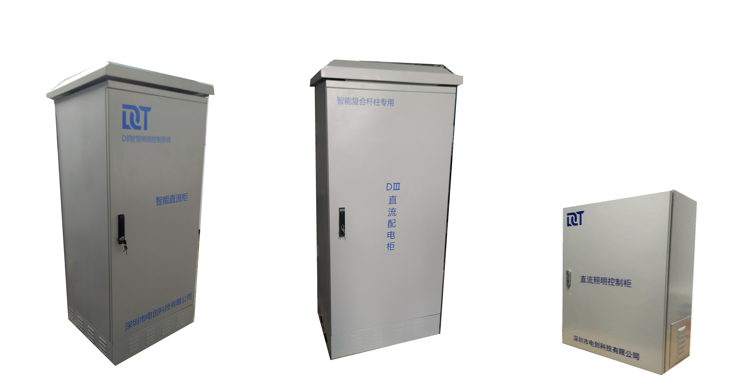

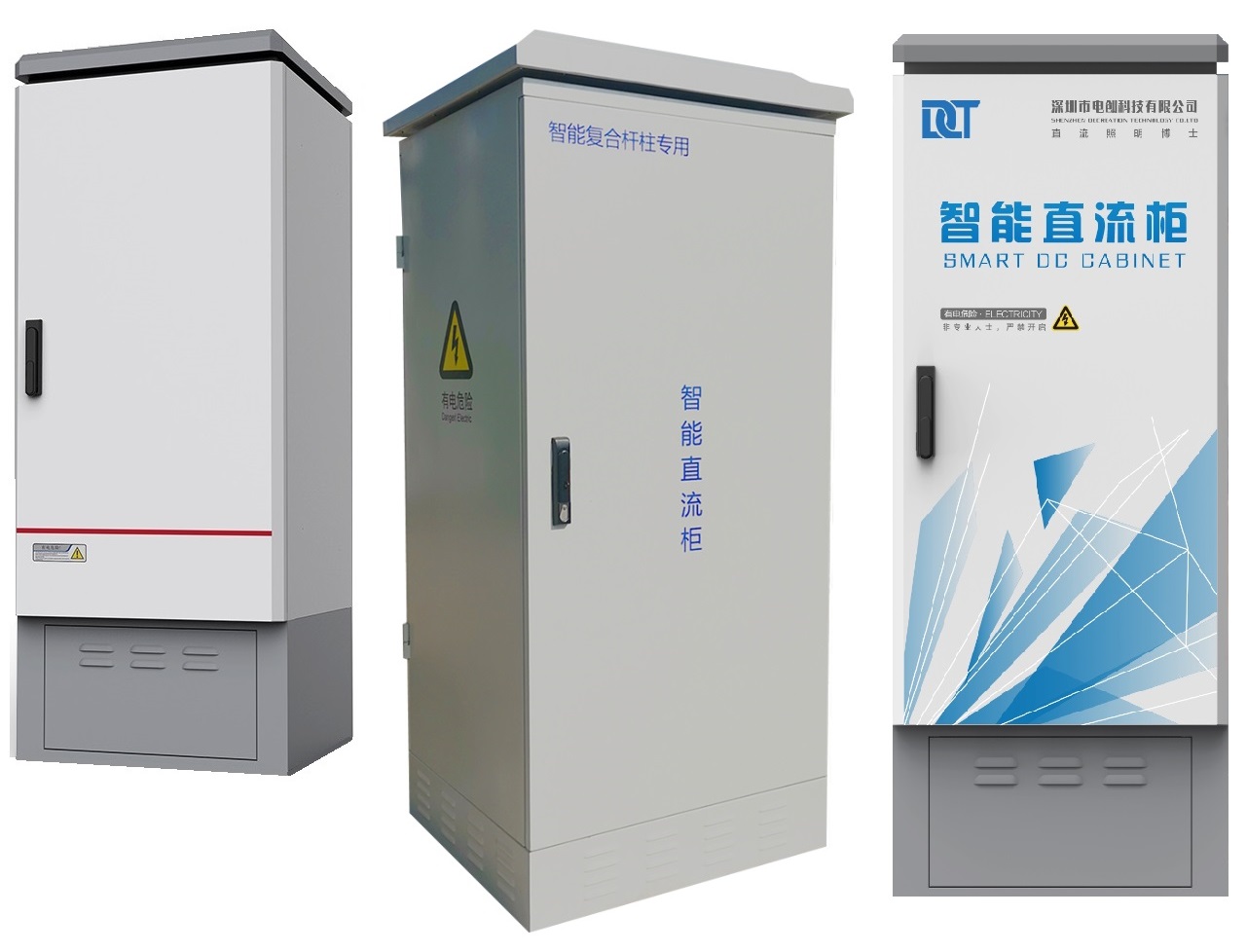

            户外立式直流柜                            多功能复合杆直流专用柜                    室内壁挂式直流柜



智能直流柜功能特性:

  智能直流柜集合了交直流供配电,集中调光功能,故障监控反馈,电参数监控,防雷保护,浮地输出,模块化设计,双母线互备份、N+1冗余,热插拔等功能。标准柜单机柜最大容量风冷48KW、自冷30kW,可根据项目需求定制。

智能直流柜规格参数:

一、壁挂式室内柜:

规格

DII-110203K*   直流柜

单柜最大功率

3KW~12KW

输入电压

380VAC(-20%~+20%)

工作频率

45~55   Hz

输出电压范围

±(80~135)Vdc

输出电流额定

4*20A

输出稳压精度

99%

输出纹波系数

≤0.1%

并机不均流度

≤3%±

效率

≥94%

冷却方式

风冷或自然冷却

可闻噪声

≤50DdB

工作温度

-10℃~+45℃

储存温度

-40℃~+70℃

相对湿度

10%~90%RH

海拔高度

≤2000M

触摸屏

7/10

通讯口

自带 1 个触摸屏下载口,RS232/485RJ45

模拟量输入

0-10V/4-20mA/0-20mA/PT100/PT1000/EKSJ   型热电偶/NTC10K/NTC50K/NTC100K

模拟量输出

0~10V/0~5V/0~20Ma   或混合型可选

柜体材质

冷轧钢或不锈钢

机柜颜色

RL7035(或客户指定)

用户程序

常用控制程序(如定时开关灯、电源、调光等)

外形尺寸

600mm×800mm×280mm(宽×高×深)

二、户外直流柜:

规格

DII-110203K*   直流柜

单柜最大功率

30KW

输入电压

380VAC(-20%~+20%)

工作频率

45~55   Hz

输出电压范围

±(80~135)Vdc

输出电流额定

12*22A

输出稳压精度

99%

输出纹波系数

≤0.1%

并机不均流度

≤3%

效率

>94%

冷却方式

风冷或自然冷却

可闻噪声

≤50DdB

工作温度

-10℃~+45℃

储存温度

-40℃~+70℃

相对湿度

10%~90%RH

海拔高度

≤2000M

显示器

10

通讯口

自带 1 个触摸屏下载口,RS232RS485

模拟量输入

0-10V/4-20mA/0-20mA/PT100/PT1000/EKSJ   型热电偶/NTC10K/NTC50K/NTC100K

模拟量输出

0-10V/0-5V/0-20Ma   或混合型可选

柜体材质

冷轧钢或不锈钢

机柜颜色

RL7035(或客户指定)

用户程序

常用控制程序(如定时开关灯、电源、调光等)

外形尺寸

700mm×1600mm×600mm(宽×高×深)

三、多功能复合杆专用柜

多功能复合杆柱专用直流柜

名称

技术参数

输入电压额定

380Vac750VDC

输出电压范围

供照明:±(80~135)Vdc / 供屏:±(40~65)Vdc

额定输出电流

供照明:(2~10)*20A / 供屏:(2~6)20A

输出稳压精度

99%

效率

>94%

冷却方式

风冷

可闻噪声

≤50DdB

工作温度

-10℃~+45℃

储存温度

-40℃~+70℃

相对湿度

10%~90%RH

海拔高度

≤2000M

显示器

10.2

上行通讯方式

GPRS或WLAN通信

模拟量输入

0-10V/4-20mA/0-20mA/PT100/PT1000/EKSJ   型热电偶/NTC10K/NTC50K/NTC100K 等

模拟量输出

0-10V/0-5V/0-20Ma   或混合型可选

柜体材质

冷轧钢

外表颜色

RL7035(或客户指定)

用户程序

常用控制程序(如定时开关灯、电源、调光等)

外形尺寸

700mm×1600mm×600mm(宽×高×深)
